[ 기능 ]
- 과도 억제 다이오드
- 빠른 응답 시간과 높은 서지 흡수 기능을 가지고 있다.
- 통신선, 마이컴의 Data PIN 쪽에 많이 연결한다.
- 순간의 과전압만 보호하고 지속적인 과전압은 보호 하지 못한다.
[ Datasheet ]
Vwm
- TVS DIODE가 정상적인 동작시에 견디는 전압
- 회로의 동작 전압보다 높아야 한다.
Vc
- TVS DIODE의 클램핑 전압
Pppm
- 최도 차단 전압과 전류의 곱
- 포터블의 경우 500watt가 적당
[ 회로에서 ]

- 보호된 경로와 보호되지 않은 경로를 병렬로 이루지 않는다.
- 경로들이 회로의 다른 부분으로 들어가기전에 보호 소자에 연결시킨다.

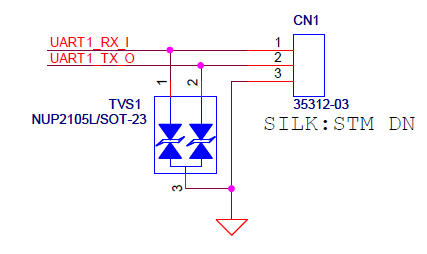

- GND와 통신선과 병렬로 연결하여 서지를 GND로 흘려보내는것이다.
<TVS vs ZENER>
TVS DIODE는 ZENER DIODE에 비해 큰 p-n 접합 영역을 가지고 있다
전압 서지에 보다 강한 저항력과 클램핑 비율
